7.3kV PEFT8010瞬態脈衝群測試系統

7.3kV PEFT8010瞬態脈衝群測試系統

廠牌:Haefely
型號:PEFT8010

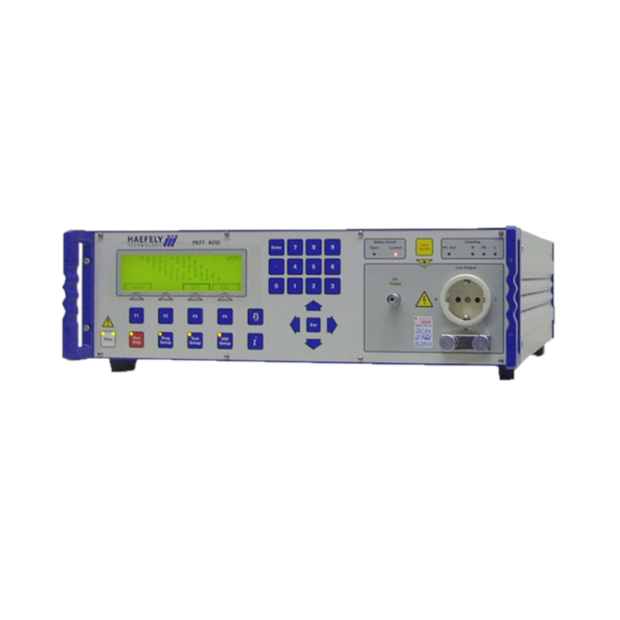

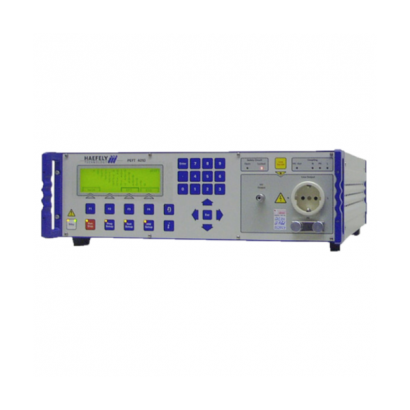

  • PEFT8010-520PX.png
詳細介紹
PEFT 8010是最先進的EFT/脈衝群抗擾度測試系統,具有用於單相或三相電源線的內置耦合/去耦網路。也可連接電容耦合鉗IP4B其性能完全符合IEC 61000-4-4:2004、IEC 61000-4-4 Amd.1 Ed.2:01/2010和IEC 61000-4-4第3版:2012年3月。
Output voltage : 1.0 – 7.3 kV (HV output ) ; 1.0 – 6.6kV (CDN output)
Spike frequency : 1 Hz – 110kHz
Polarity : pos / neg
Burst duration : 0.01 – 999ms
Burst period : 0.01 – 400Hz ; 2.5 ms … 10 s ; 1 period … 500 periods
Rise time : 5 ns ±30%
Test time : 10 s … 8 h per path
Impulse duration : 50 ns – 15 / + 100 ns
Trigger : automatic, manual, external
Integrated single phase CDN : 264 V @ 16 … 440 Hz
